25.6V 80Ah bateri LFP me jetë të gjatë për RV/Caravan/UPS/Golf Cart 24V 80Ah

2021-08-11 09:01

Specifikim

Lloji i Baterisë:	Bateria LiFePO4
Tensioni i vlerësuar	25.6V
Kapaciteti i vlerësuar	80Ah
Rryma e Ngarkimit të Vazhdueshëm	80A
Rryma e vazhdueshme e shkarkimit	80A
Rryma e shkarkimit të pikut	160A
Rekomandoni Rrymën e Karikimit	16A
Ngarkoni tensionin e ndërprerjes	29.2V
Shkarkimi i tensionit të ndërprerjes	20V
Temperatura e punës (CC / CV)	-20 ° C në 60 ° C
Vetë-shkarkimi	25 ° C ， mujore ≤3%
Efikasiteti i ngarkesës	100%@0.5C
Efikasiteti i Shkarkimit	96-99% @ 1C
Jeta e ciklit	Cikli 0005000
dimension	522269220mm
peshë	25 kg
Ekrani i shfaqjes	po
Bluetooth	fakultativ

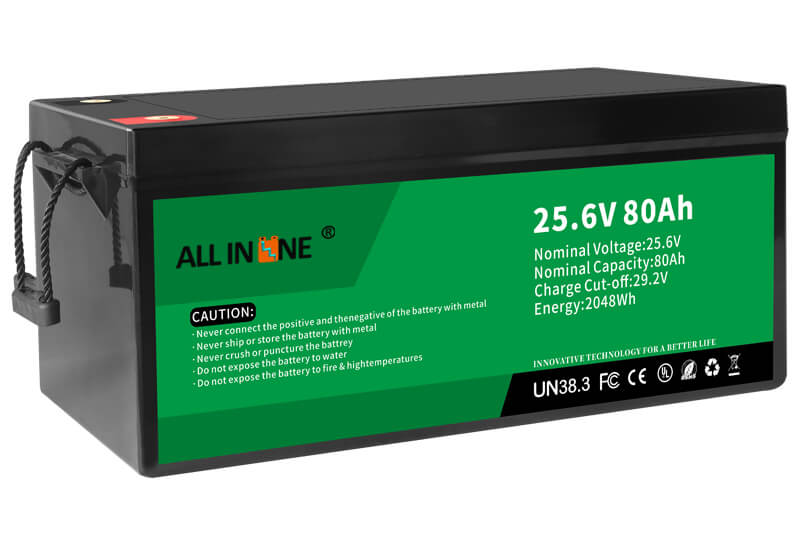

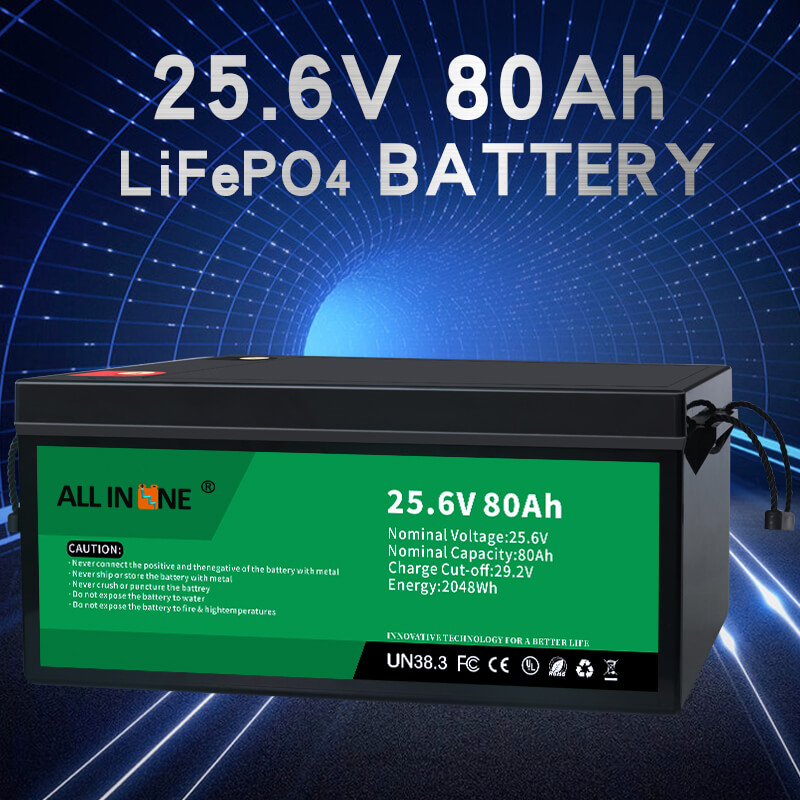

Bateri 25.6V 80Ah LiFePO4

Kjo bateri 25.6V 80Ah LFP mund të jetë zëvendësim perfekt i baterisë AGM/GEL, ALL IN ONE siguron gjithashtu bateri të personalizuara me kapacitet, dimension dhe funksione të ndryshme sipas kërkesave specifike të klientit. Krahasuar me bateritë e acidit të plumbit AGM/GEL, zgjidhjet zëvendësuese ALL-ONE në Li-ion (LiFePO4) kanë përparësitë e mëposhtme

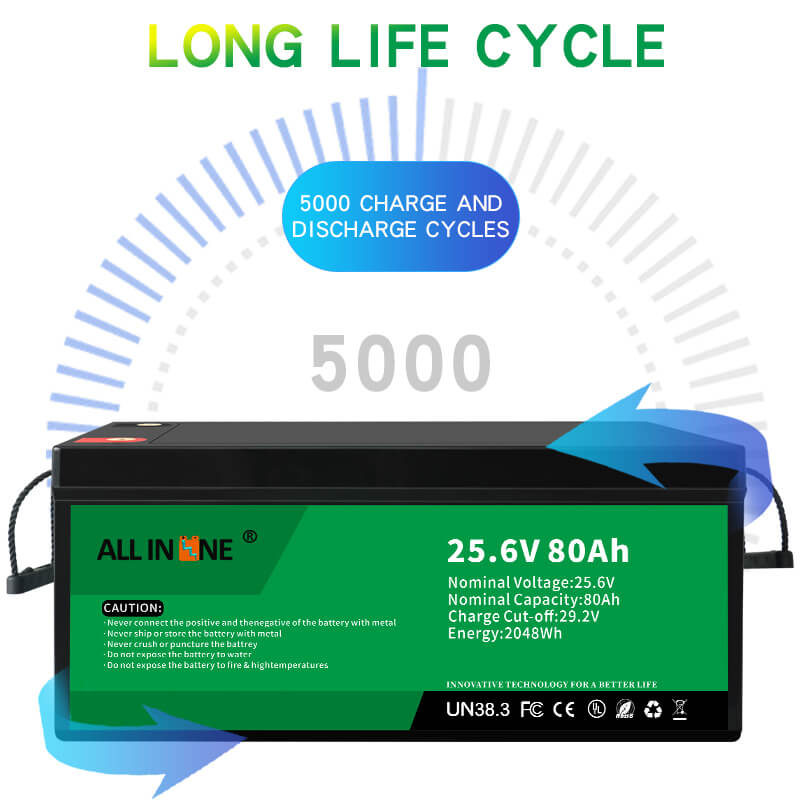

1. Jetëgjatësi: Bateria LiFePO4 ka një cikël të gjatë jetësor që është më shumë se 5000 herë dhe jetëgjatësia e saj është deri në 10 vjet.

2. Pesha e lehtë: Bateria zëvendësuese e jon-li (LiFePO4) është vetëm afërsisht. 1/3 e baterisë së acidit plumb në peshë.

3. Shkarkimi i thellë: energjia e furnizuar nga LiFePO4 është 25% më e lartë se energjia e furnizuar nga bateria e acidit plumb AGM / GEL me të njëjtën kapacitet.

4. Temperatura e gjerë e punës: Bateria LiFePO4 ka një gamë të gjerë të temperaturës së punës prej -20 ° C ~ 60 ° C.

5. Miqësore për mjedisin: LiFePO4 nuk përmban ndonjë element të dëmshëm të metaleve të rënda, është i gjelbër, jo toksik, pa ndotje.

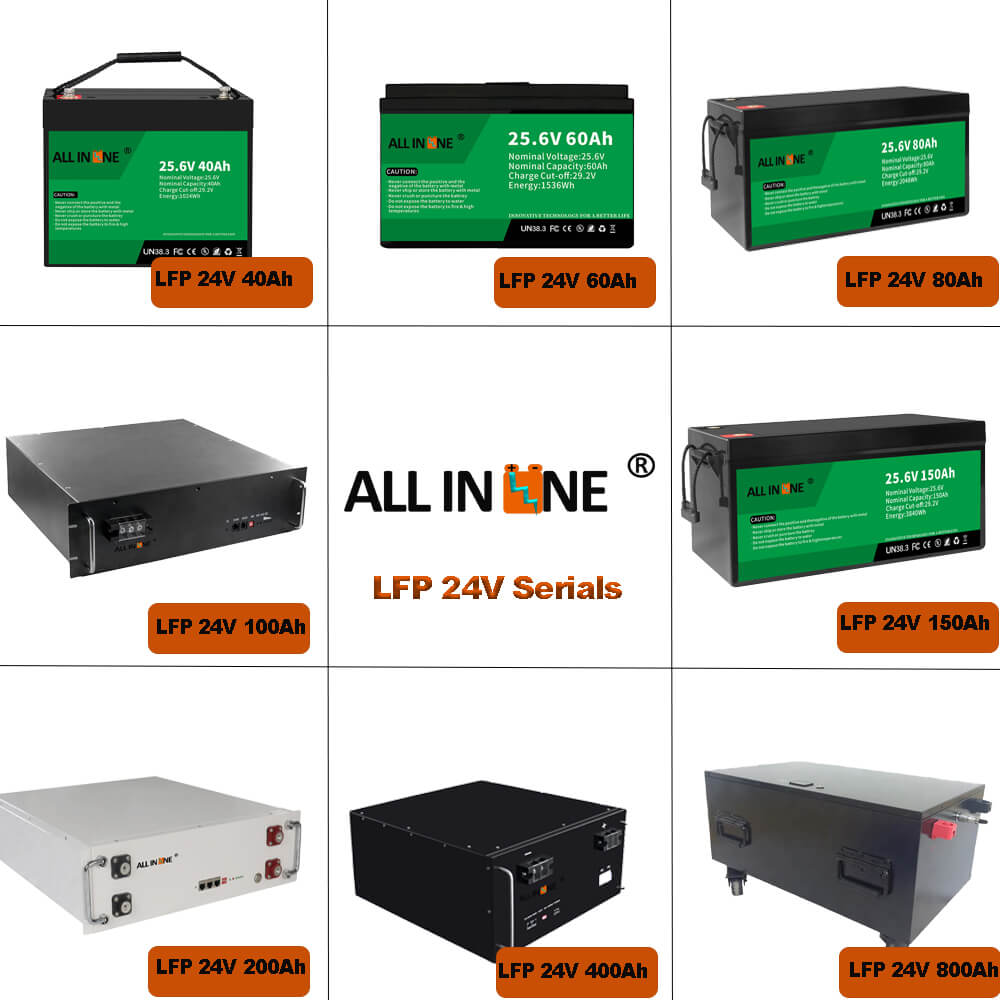

Bateri të ngjashme 24V LiFePO4

Aplikacion

◆ RV, Motorhome;

◆ Varka, nëndetëse, detare, jaht;

Cart Karrocë golfi;

Icy Biçikleta Elektrike/Scooters, Electric Folklift;

◆ UPS; System Sistemi i energjisë elektrike, diellore, të erës;

Eh Automjete Elektrike, Biçikleta Elektrike, Riksha etj;

◆ Ndriçimi, Sistemet e Ruajtjes së Energjisë Diellore.

Fabrika jonë

Shërbimi ynë

1. Tensioni dhe kapaciteti i baterisë i personalizuar, 12V, 24V, 36V, 48V, 72V, 6Ah-1000Ah, OEM/ODM Mirëseardhje e ngrohtë

2. Rast i përshtatur i baterisë, rast plastik, PVC, Rast ABS, rast metalik, Rast i pandryshkshëm;

3. BMS e personalizuar;

4. Mbështetje për dorëzim, ne mund të përdorim dërguesin tuaj të bashkëpunimit ose nëse nuk keni dërgues të bashkëpunimit, ne mund të përdorim dërguesin tonë të bashkëpunimit;

5. Ofroni shërbime lokale dhe trajnime për produktet. 6. Krijoni një magazinë jashtë shtetit në SHBA -në Perëndimore (Shërbimi i Dorëzimit).

Paketimi dhe Transporti

FAQ

Q1. A mund të kem një urdhër mostër?

A. Po, ne mirëpresim urdhrin e mostrës për të provuar dhe kontrolluar cilësinë.

Q2. Po për kohën e plumbit?

A. Shembullit i duhen 3 ditë, koha e prodhimit në masë kërkon 5-7 javë, kjo varet nga sasia e porosisë.

Q3. Keni ndonjë kufi MOQ?

A. Po, ne kemi MOQ për prodhimin në masë, kjo varet nga numrat e pjesëve të ndryshme. Renditja e mostrës 1 ~ 10 copë është në dispozicion. MOQ i ulët, 1 copë për kontrollimin e mostrës është në dispozicion.

Q4. Si i dërgoni mallrat dhe sa kohë duhet për të mbërritur?

A. Zakonisht duhet 5-7 ditë për të mbërritur. Transporti ajror dhe detar është gjithashtu opsionale.

Q5. Si të vazhdoni me një urdhër?

A. Së pari na tregoni kërkesat ose aplikacionin tuaj. Së dyti, Ne japin kuotën e duhur sipas kërkesave tuaja ose sugjerimeve tona. Tretë klienti konfirmon mostrat dhe vendos një depozitë për porosi zyrtare. Së katërti Ne rregullojmë prodhimin.

Q6. A është në rregull të shtypni logon time në produkt?

A. Po. Ju lutemi të na informoni zyrtarisht përpara prodhimit tonë dhe konfirmoni së pari modelin bazuar në mostrën tonë.

Q7.Cilat certifikata keni?

A: Ne kemi CE / FCC / ROHS / UN38.3 / MSDS ... etj.

Q8.Si në lidhje me garancinë?

A: 3 vjet garanci.

Shënim: Ne jemi prodhues të baterive. Të gjitha produktet nuk mbështesin shitjen me pakicë, ne bëjmë vetëm biznes B2B. Ju lutemi na kontaktoni për çmimet e produktit!
